概述：

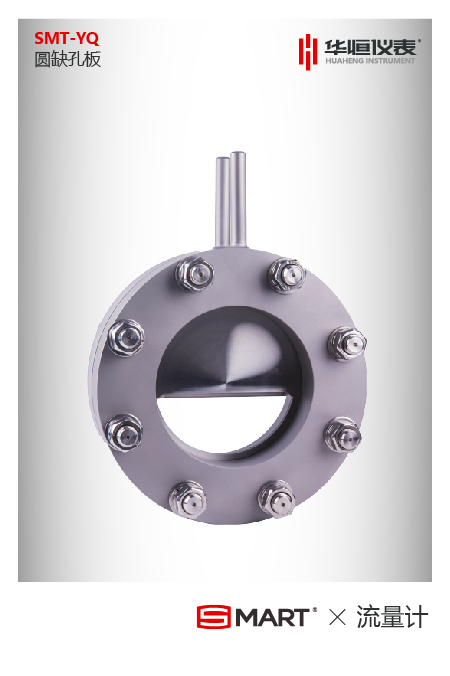

圆缺孔板的开孔是圆的一部分（圆缺部分），这个圆的直径是管道直径的98%，开孔的圆弧部分的圆心应精确的定准，使之与管道同心，这样可保证开孔不会被管道及两端的垫片或由于管道偏心而发生遮盖。圆缺孔板的直径比β（β= m ,m=开孔面积/管道面积）与开孔的相对高度h=a/D（a为圆缺高度）的关系为：
圆缺孔板适用于湿煤气的赃污介质的测量，可以避免赃物在孔板前后的淤积。
主要技术指标
公称直径：100≦DN≦1800mm
孔径比:0.3≦β≦0.8
公称压力：PN≦6.4Mpa
量程比:1:5,1:10

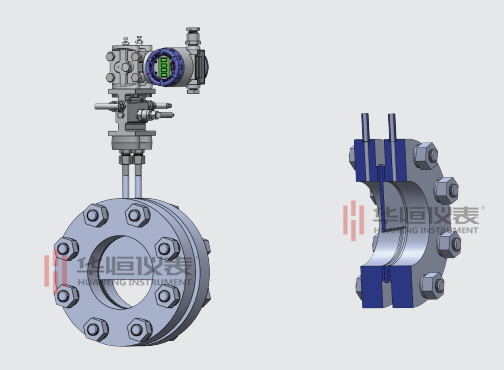

结构形式
安装要求
圆缺孔板只适用于安装在水平或倾斜的管道上，不能在垂直的管道上使用，被测流体中含有固体颗粒时，缺口应处于下方，如果液体中有气体析出，则缺口应置于上方。
取压管道焊接前，应先将管道上的取压孔开好，其直径应于取压法兰上的取压孔径相同，取压法兰上的取压孔与管道上的取压孔对准。
其他要求同标准孔板。
型谱规格说明
| 型 谱 规 格 | 说 明 | ||||||
| SMT-YQ | 圆缺孔板 | ||||||
| 介 质 | Y | 液体 | |||||
| Q | 气体 | ||||||
| Z | 蒸汽 | ||||||
| 连接方式 | 1 | 法兰连接管道式 | |||||
| 2 | 法兰连接对夹式 | ||||||
| 3 | 直焊式 | ||||||
| 4 | 特殊定做结构 | ||||||
| 法兰材质 | C | 碳钢 | |||||
| S | 不锈钢 | ||||||
| O | 其它 | ||||||
| 公称压力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
|
概述：
SMT圆缺孔板的开孔是圆的一部分（圆缺部分），这个圆的直径是管道直径的98%，开孔的圆弧部分的圆心应精确的定准，使之与管道同心，这样可保证开孔不会被管道及两端的垫片或由于管道偏心而发生遮盖。圆缺孔板的直径比β（β= m ,m=开孔面积/管道面积）与开孔的相对高度h=a/D（a为圆缺高度）的关系为：
圆缺孔板适用于湿煤气的赃污介质的测量，可以避免赃物在孔板前后的淤积。
主要技术指标
公称直径：100≦DN≦1800mm
孔径比:0.3≦β≦0.8
公称压力：PN≦6.4Mpa
量程比:1:5,1:10
结构形式
安装要求
圆缺孔板只适用于安装在水平或倾斜的管道上，不能在垂直的管道上使用，被测流体中含有固体颗粒时，缺口应处于下方，如果液体中有气体析出，则缺口应置于上方。
取压管道焊接前，应先将管道上的取压孔开好，其直径应于取压法兰上的取压孔径相同，取压法兰上的取压孔与管道上的取压孔对准。
其他要求同标准孔板。
|
10 | 1MPa | |||||
| … | …… | ||||||
| 100 | 10MPa | ||||||
| 公称直径 | －50 | DN50 | |||||
| －65 | DN65 | ||||||
| －80 | DN80 | ||||||
| … | …… | ||||||
| －1800 | DN1800 | ||||||
