单法兰液位变送器：



　　单法兰液位变送器是根据液体的密度，液位的变化所产生的压力计算出当前液位的高度。它直接安装于管道或者容器底部的预留法兰上，由于隔离膜片直接和液体接触，当膜片受压后产生微小的变形，变形位移通过毛细管的硅油给传感器一个信号，传感器输出信号传到电子模块部分，经过处理转化为4-20mA电流信号输出。



　　应用：



　　单法兰液位变送器适用于敞口容器液位压力的测量。可以测量高粘度、易结晶、易沉淀和强腐蚀等介质的液位、根据介质可分为平面法兰安装和插入筒式安装。粘度高，易结晶，悬浮物比较多的介质适用于插入筒式液位变送器，一般介质适用于平面法兰安装的液位变送器。



　　特点：



　　结构简单:无任何可动或弹性元件，因此呆靠性极高，维护量极少。



　　安装方便:内装式结构尤其显示出这一特点，无需任何专用工具。



　　调整方便:零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。



　　用途广泛;适用于高温高压、强腐蚀等介质的液位测量。

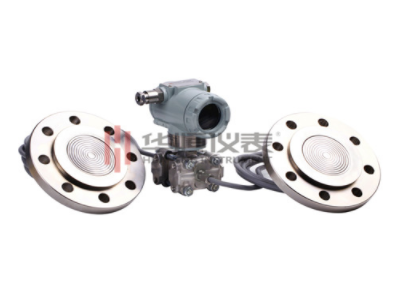

　　双法兰液位变送器：



　　双法兰液位变送器由差压变送器，毛细管和隔膜法兰组成。变送器和隔膜法兰之间用充满硅油的毛细管连接，当膜片受压后产生微小的变形，变形位移通过毛细管的硅油给传感器一个信号，传感器输出信号传到电子模块部分，经过处理转化为4-20mA电流信号输出。



　　应用：



　　双法兰液位变送器适用于密封容器的液位压力测量。可以测量高粘度、易结晶、易沉淀和强腐蚀等介质的液位。根据介质可分为平面法兰安装和插入筒式安装。粘度高，易结晶，悬浮物比较多的介质适用于插入筒式液位变送器，一般介质适用于平面法兰安装的液位变送器。



　　迁移：



　　双法兰和单法兰不同之处在于迁移；单法兰液位变送器在安装完成后，空罐状态下做零点清除即可；双法兰液位变送器在安装完成后为了能够准确的显示液位高度必须做量程迁移，迁移可分为三种：无迁移，负迁移，正迁移三种。



　　无迁移：变送器正负压法兰安装在同一水平面上，不做迁移。



　　负迁移：



　　双法兰液位变送器负压端一般安装在罐的上部，正压端在罐的底部，由于受负压端毛细管内部硅油给传感器的压强，使得变送器输出小于4mA,变送器表头也会有个负值显示，为了使变送器输出和实际液位显示相对应，就必须对变送器做负迁移，使得变送器输出为4mA.



　　正迁移：



　　在最低液位时，由于受正压端毛细管内部硅油给传感器的压强，使得变送器输出大于4mA,变送器表头也会有个正值显示，为了使变送器输出和实际液位显示相对应，就必须对变送器做正迁移，使得变送器输出为4mA.。
